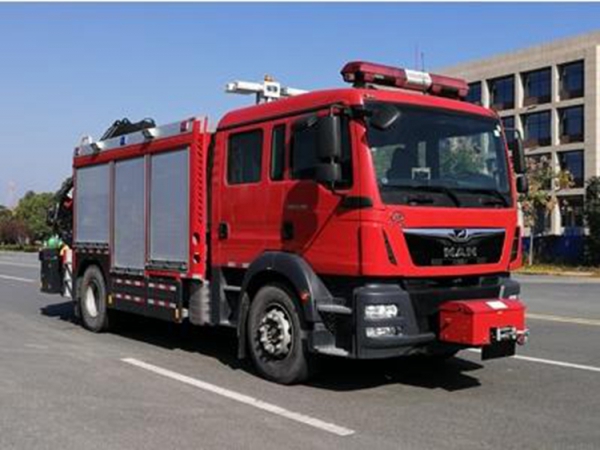

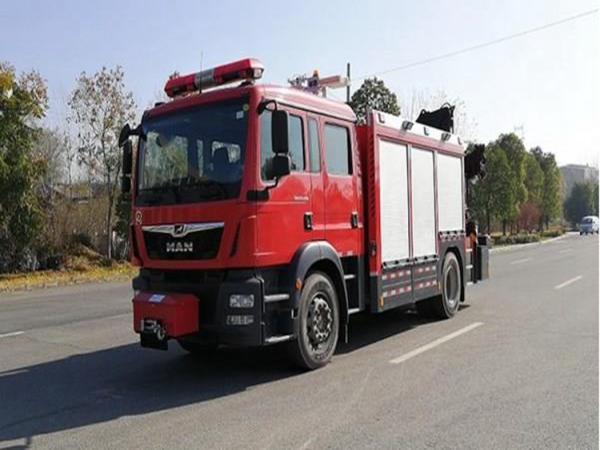

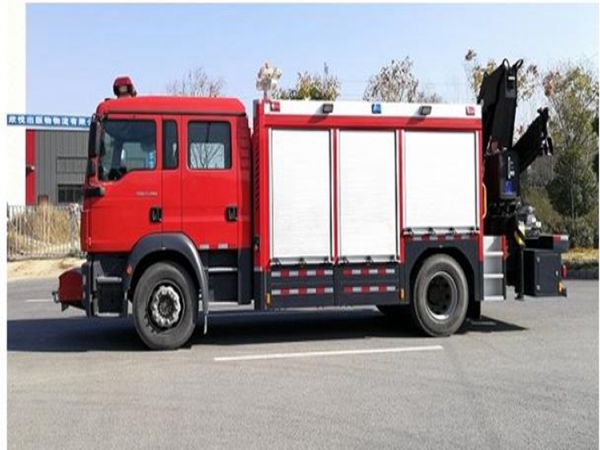

| JDF5120TXFJY90型搶險救援消防車（前拖、后吊、升降照明） | |||
| 產品名稱： | 德國曼搶險救援消防車 | 外型尺寸(mm)： | 8985x2510x3600 |
| 底盤型號： | TGM18.290 | 貨廂尺寸(mm)： | ×× |
| 總 質 量 ：(kg) | 11700 | 接近/離去角(° ) | 19/11 |
| 額定質量：(kg) | 前懸/后懸(mm)： | 1400/2310 | |
| 整備質量：(kg) | 12150 | **高車速(km/h)： | 95 |
| 軸 荷： | 4600/7550 | ||
| 底盤參數 | |||
| 底盤型號： | TGM18.290 | 批次： | 331 |
| 軸 數： | 2 | 燃油種類： | 柴油 |
| 軸 距(mm)： | 4725 | 前 輪 距(mm)： | 2066 |
| 額定載客(含駕駛員)： | 2+4 | 后 輪 距(mm)： | 1802 |
| 輪 胎 數： | 6 | 彈簧片數： | 1/3 |
| 輪胎規格： | 295/80R22.5 | ||
| 整車說明： | 備注：前伸:535mm;后伸:15mm;ABS生產企業為WABCO,型號為480020XXX0;側面防護及后下部防護裝置材料材質:Q235;側面防護為整體式結構;后下部防護裝置連接方式:螺栓連接,斷面尺寸(寬×高)120×120(mm),離地高度:460mm;主要專用裝置有隨車吊,照明裝置,電動絞盤. | ||
| 發動機參數 | |||||
| 發動機型號 | 發動機生產企業 | 排量（ml） | 功率（kw） | ||
D0836LFLAL | **重型汽車集團有限公 | 6871 | 216 | ||
| 排放標準： | GB17691-2005國Ⅴ,GB3847-2005 | 燃料種類： | 柴油 | ||
| 牽引部分： 型號：N16800XF型（24V DC） 鋼絲繩長度：≥38 m | |||
| **大牽引力： | 75600Kg（美國冠**） | 鋼絲繩直徑： | 13mm |
| 絞盤**大拉力： | 10800 kgf（滑輪組并用） | **大牽引速度： | 3.57 m/min |
| 安裝形式 ： | 前置式 | 安裝位置 | 安裝于消防車輛**前端，外置式牽 引機，處于整車縱向**線上。 |
| 起重機部分： | |||
| 起重機型號： | SQ5ZK2（徐工） | 起重機形式： | 折疊式三節臂 |
| **大起吊質量： | 5000kg | **大起升高度： | 10.5米 |
| 回轉角度 ： | 全回轉 | **大作業幅度： | 7.8米 |
| 發電照明系統 |
配電箱：過壓自保裝置，航空防脫落接線盒，功能**鍵，儀表，防雨靜電裝置，各種操作全部集中于**柜上，并能準確快捷的**全部運轉動作，**柜上設有多功能插座，防水、防脫落型，配置5米線控按鍵。 |
| 電纜線盤 | |||
| 電壓： | 220V/380V | 頻率： | 50HZ |
| 長度： | 50M×2 | 漏電保護等級： | IP60 |
發電機 | |||
| 型號： | SH11000型（本田機器） | 功率： | 12.5KVA |
| 頻率： | 50HZ | 電壓： | 220 |
| 重量： | 70kg儀 | 防脫落插座： | 2套（配專用插座） |
| 氣動燈桿 | |||
| 材質： | 鋁合金 | 形式： | 全伸縮 |
| 作業高度： | 7.6米（離地高度） | 水平旋轉： | 360° |
| 制造商： | 美國威寶 | 垂直旋轉： | 330° |
| 照明燈 | |||
| 2盞冷光鏑燈： | 1000WX2 | 2盞熱光鏑燈： | 1000WX2 |
| 2盞移動燈（選裝） | 500W鏑燈 | 移動燈架（選裝） | 三角形，全鋁合金制作，升高≥3m |
| 云臺 | |||
| 型號： | Om530 | 翻轉重量： | 28kg |
| 俯仰度： | ≥75° | 左右旋轉： | 360° |
| 電壓 ： | 220V/24V | ||
| 器材箱設置 |
車身骨架采用優質型鋼整體焊接而成，型鋼焊接前，進行特殊噴砂處理和噴涂。器材固定架采用高強度全鋁合金型材制作和特制型材連接件搭建，可調式型材支架，具有足夠的強度和剛度，按器材分類集中放置，鋁合金型材架根據附件尺寸調節高度。 重要材質：鋁合金型材，鋁花紋板，平鋁板、鋁塑板，鋁三角支撐不銹鋼螺栓等。 基本結構：框架結構，鋁扣件相連，可靠、美觀可任意調節，能充分利空間。 基本布置：左、右各三扇鋁合金簾子門，下圍裙部均放置較重設備，前置牽引，后置起重。 基本原則： 所有器材放置均采用: （一）一切有利于取用方便，放置合理、整齊、美觀實用的原則； （二）按搶險救援類別和戰斗展開形式，運用邏輯關系的原則； （三）無須任何攀登工具，可取用箱內任何器材，簡明實用的原則。 基本特點： （一）所有器材均采用專用夾具，不會損壞所固定的器材，取用簡單快速；器材的布置、固定均需按客戶的要求。 （二）利用抽屜，輸轉箱，移動推車，滑道，翻門，旋轉托架，逐一分類，按大小放置。排放有序，固定牢靠，一目了然。 （三）其它器材**也可用移動推車，根據器材種類、結構、使用特點配置。 翻門踏板： 采用可滑動伸縮踏板和鉸鏈式踏板作取物支撐，氣動彈簧機構，鋁花紋板蒙面。 |
